레이저 진동 측정을 위한 Q-Series 소프트웨어
측정 과제를 하나의 순환 과정으로 해결하세요. OmmPlanner로 구성을 시뮬레이션하고, Atelier로 측정한 뒤, OmmViewer와 엔지니어링 도구로 결과를 처리하고 검증합니다. 매 주기에서 얻은 통찰로 다음 측정을 개선하고 시험 질문을 명확한 기술적 답으로 연결합니다.

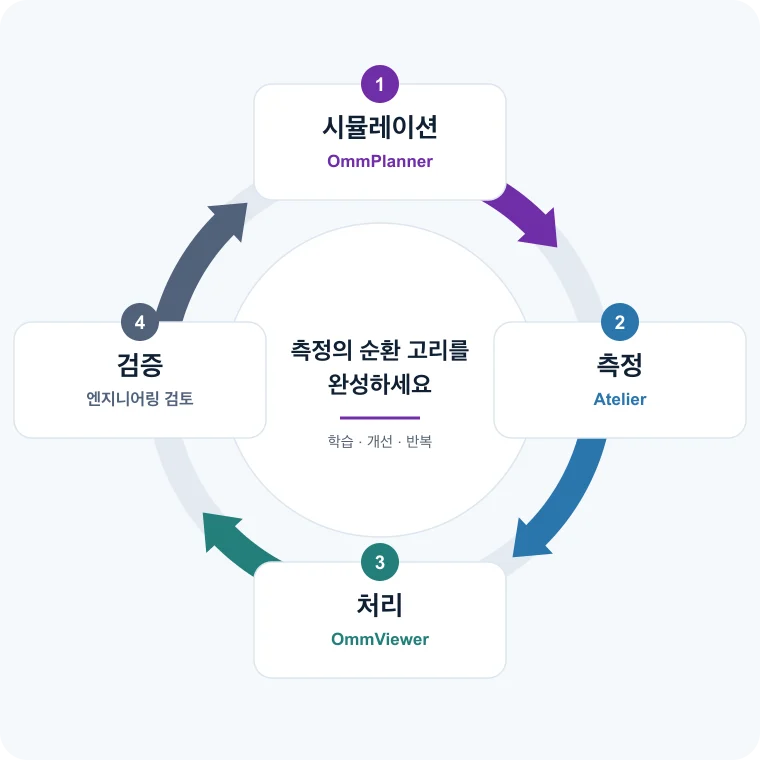

측정의 순환 고리를 완성하세요
1. 시뮬레이션
OmmPlanner에서 3D 형상을 살펴보세요. 현장에 가기 전에 장비 위치, 관측 방향, 측정 범위를 비교합니다.
2. 측정
Atelier에서 스캔을 구성하고 대상을 정렬한 뒤 실시간 신호, 형상, HDF5 측정 데이터를 수집합니다.
3. 처리
OmmViewer에서 데이터셋을 열고 형상과의 관계를 바탕으로 스펙트럼, 파형, 모드 맵을 살펴봅니다.
4. 검증
측정 응답을 엔지니어링 예상과 비교하세요. 결과를 내보내고 분석에서 얻은 통찰로 다음 측정 구성을 개선합니다.
OmmPlanner로 형상을 측정 계획으로 전환하세요
3D 모델에서 시작해 측정 방법을 살펴보세요. Q-Series 장비를 배치하고 관측 각도와 측정 범위를 비교해 시험 질문에 답할 표면을 선택합니다. OmmPlanner는 첫 스캔 전에 시뮬레이션을 작업 흐름에 통합합니다.
브라우저에서 OmmPlanner Lite를 사용해 보거나 Web에서 구성을 저장하고 계획 보고서를 팀과 공유하세요.
Atelier가 측정을 캡처합니다.
OmmViewer가 데이터셋을 분석합니다.
테스트 질문에 맞춰 소프트웨어를 사용하십시오.
모달 및 NVH 테스트
3D 및 형상 인식 검토
HDF5에서 후속 데이터로
검증한 결과를 다음 측정 계획으로 연결하세요
응용 분야에 맞는 측정 순환 과정을 구성하세요
Q-Series 소프트웨어 질문
시뮬레이션 → 측정 → 처리 → 검증. 구성을 개선하고 주기를 반복하세요.
OmmPlanner, Atelier, OmmViewer는 어떻게 함께 작동하나요?
OmmPlanner는 장비 배치와 측정 범위를 시뮬레이션합니다. Atelier는 측정을 구성하고 데이터를 수집합니다. OmmViewer는 수집한 데이터를 처리해 검토, 검증, 내보내기를 지원합니다. 세 애플리케이션이 전체 측정 순환 과정을 연결합니다.
Q-Series 워크플로는 어떤 데이터 형식을 사용하나요?
HDF5는 측정 데이터와 메타데이터를 함께 유지합니다. 형상과 진동 데이터를 UFF, CSV 또는 HDF5로 내보내 측정 응답을 설계 검증과 후속 엔지니어링 분석에 연결하세요.
검증은 다음 측정을 어떻게 개선하나요?
분석에서 얻은 통찰을 OmmPlanner에 반영해 다음 시험의 장비 위치와 측정 범위를 개선하세요. 순환 과정은 측정 전략을 엔지니어링 질문과 연결합니다.
소프트웨어 워크플로 데모에 무엇을 제공해야 하나요?
3D 형상, 측정 목표, Q-Series 장비, 필요한 출력을 알려주세요. 계획과 수집부터 분석, 검증, 다음 구성까지의 흐름을 시연할 수 있습니다.
