RADAR laser massivement parallèle.
Géométrie et vibrations.
Le RADAR laser massivement parallèle d'Ommatidia mesure la géométrie 3D, les vibrations et le mouvement sur de nombreux points à la fois — sans capteurs de contact.
RADAR laser massivement parallèle pour la géométrie et les vibrations.
Capturez simultanément des données denses de géométrie 3D et de vibration LDV, avec une grande précision, un fonctionnement sans contact et une configuration réduite. Choisissez le cas d’utilisation qui correspond le mieux à votre flux de travail de mesure.
Un succès prouvé
Vous êtes en bonne compagnie. Les leaders de l’ingénierie du monde entier sont passés à nos systèmes RADAR laser et LDV de nouvelle génération.
Mechanical Engineering in Construction
Wind Blades
Dimensional metrology of a carbon fiber antenna and carbon fiber reflector modal analysis
Reactance vibration monitoring in electrical substations
SHM High-Speed Train Viaduct
Large Deployable Mesh Reflector
Modal Analysis
Mechanical Engineering, Architecture and Construction
Near-surface geophysics
Power Transformers
End-of-line testing
Découvrez nos produits RADAR laser leaders du secteur.

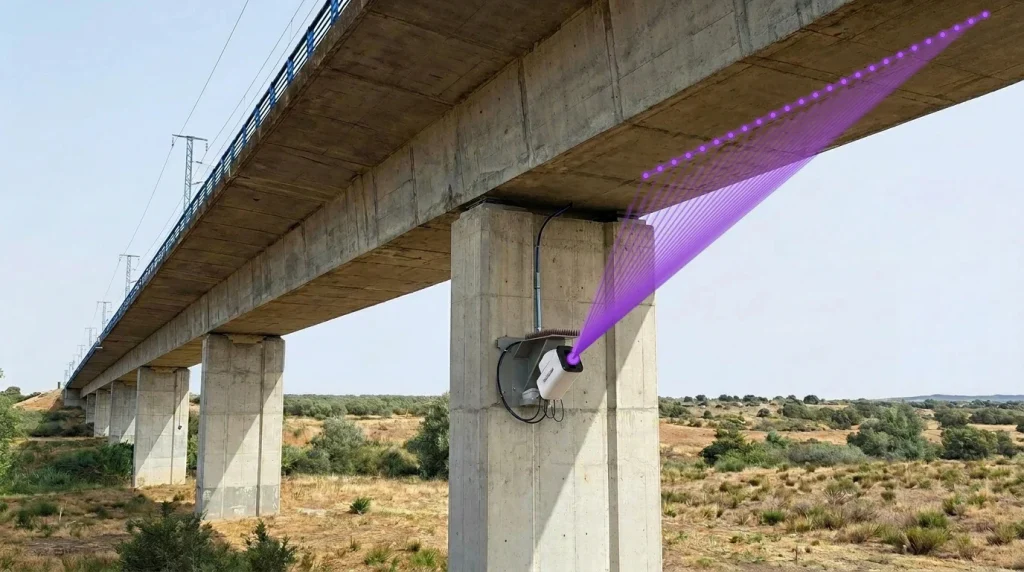

- Le Q2S mesure les vibrations simultanément en 65 points fixes pour le monitoring structurel à distance et sans contact.
- Le RADAR laser Q1S offre une surveillance structurelle fixe sans contact pour les vibrations, la déflexion des ponts, le déplacement à long terme et l'analyse prête pour la déformation.

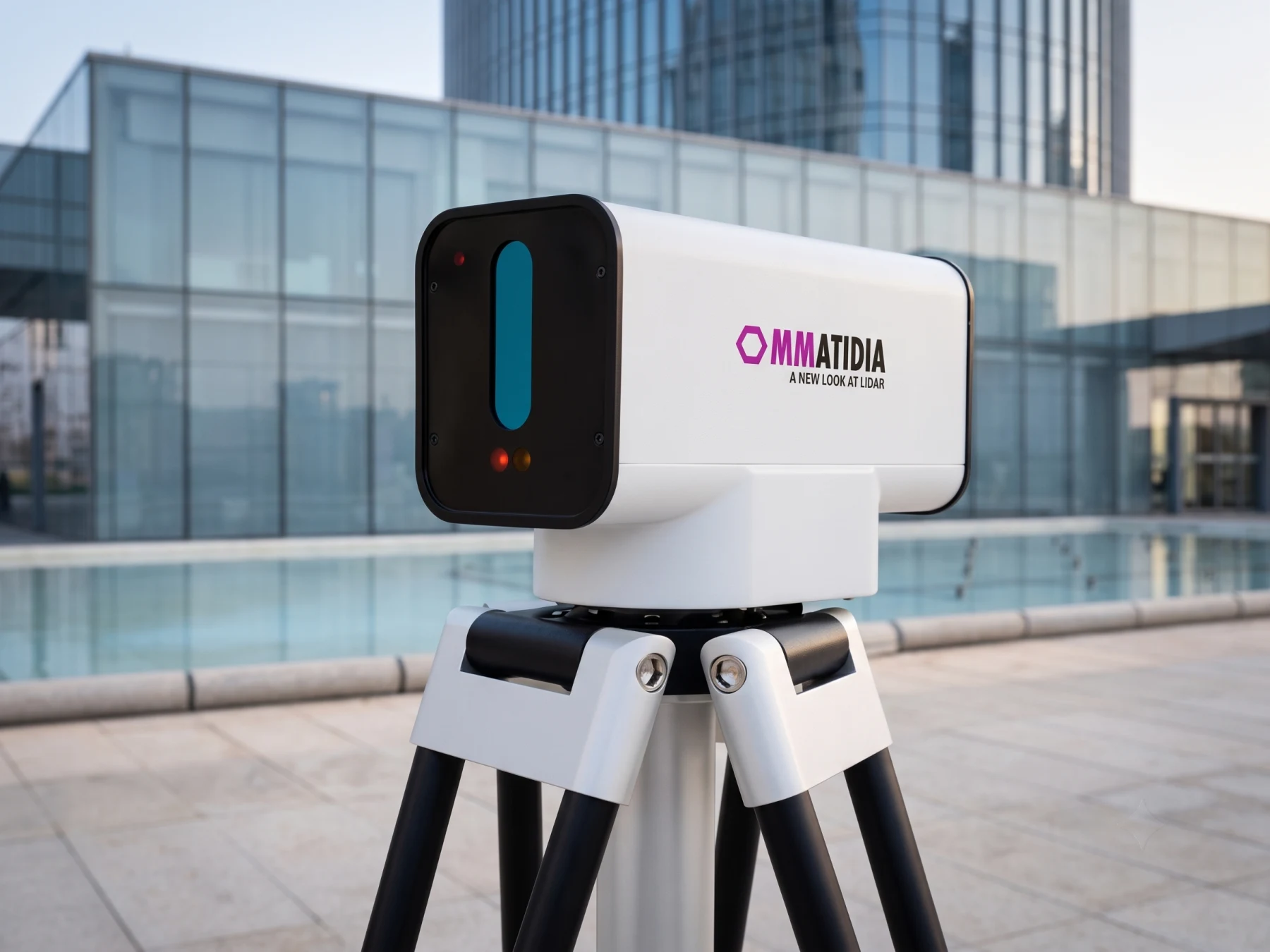

- Métrologie industrielle à distance et vibrométrie par imagerie pour les cibles de grande taille ou difficiles d'accès avec un seul système radar laser Q1 prêt pour le terrain.
- Le Q2 Laser RADAR combine la mesure de vibration plein champ, la métrologie 3D, la reconstruction de vecteur vitesse 3D multi-vue et le calcul de déformation lié à la géométrie pour le NVH automobile et les cibles d'ingénierie complexes.
- Vibrométrie laser à faisceau unique abordable pour des mesures rapides, à grande plage dynamique, dans des applications d’entrée de gamme et en point unique.
- SpeedSync est une tête de vibrométrie laser monofaisceau modulaire utilisée avec QMini et Q2, permettant des mesures de vibration synchronisées sans contact de moins de 1 mètre à 300 mètres en toute simplicité.
Notre technologie révolutionne la vibrométrie 3D et la métrologie.
L’œil composé d’une abeille possède 5 000 ommatidies. Grâce à elles, elle est capable de voler à une vitesse de croisière avec une précision suffisante pour éviter les prédateurs et se poser sur une minuscule fleur à des kilomètres de sa ruche.
Notre technologie imite les yeux des insectes pour offrir des performances extraordinaires, à savoir la capacité de balayer à l’aide de plusieurs faisceaux laser parallèles simultanément, augmentant considérablement l’efficacité de la mesure par rapport aux LDV à point unique ou aux accéléromètres traditionnels.
Géométrie et vibrations dans une même mesure
Reliez la géométrie 3D aux données vibratoires de nombreux points d’une même structure. Le RADAR laser Q-Series réunit métrologie et vibrométrie sans contact dans un seul processus de mesure.
Mesure à distance de structures complexes
Q2 mesure de 0,8 à 50 m avec autofocus et permet de mesurer sans contact de grandes structures et des surfaces difficiles d’accès.
Conception compacte pour le terrain
Q2 associe la mesure sur le terrain à un boîtier de 382 × 228 × 150 mm et une masse de 9,0 kg sans batterie. Installez-le sur un trépied et déplacez-le entre les positions de mesure.
Acquisition efficace et parallèle
Q2 acquiert les vibrations sur 65 canaux de mesure simultanément, en préservant la synchronisation entre les points. Son système optique à 1550 nm est classé 1M.
Derniers exemples d’applications et cas d’utilisation
Questions des ingénieurs sur le RADAR laser Ommatidia
Réponses directes sur les résultats, l’acquisition parallèle et le choix d’un flux Q-Series.
Que mesure un RADAR laser massivement parallèle ?
Le RADAR laser Ommatidia mesure sans contact la géométrie 3D, le mouvement de surface et les vibrations à distance. Q1 utilise 128 faisceaux parallèles pour une inspection géométrique et dimensionnelle rapide. Q2 acquiert simultanément 65 canaux de vibration et prend en charge jusqu’à 1 300 points avec un suréchantillonnage 20× pour la dynamique plein champ. L’enregistrement combiné de géométrie et de vibration prend en charge l’inspection dimensionnelle, la dynamique plein champ et la corrélation directe essai-modèle dans un même flux optique.
Quelle différence avec un LDV monopoint ou à balayage ?
Un vibromètre laser Doppler monopoint mesure une position à la fois, tandis qu’un LDV à balayage construit le résultat spatial de manière séquentielle. Un RADAR laser parallèle capture de nombreux points au même instant et réduit le décalage temporel lorsque le mouvement évolue pendant l’essai. L’acquisition parallèle est la voie directe lorsque l’essai exige un mouvement synchronisé sur de nombreux points, avec conservation des relations de phase pendant l’évolution de la structure.
Quel système Ommatidia Q-Series correspond à chaque tâche ?
QMini est la voie ciblée pour la vibration monopoint. Q1S prend en charge la surveillance structurelle fixe et sans contact. Q1 est conçu pour l’inspection 3D et la métrologie à longue portée avec 128 faisceaux parallèles. Q2 associe une acquisition vibratoire simultanée sur 65 canaux à des flux plein champ liés à la géométrie. Comparez distance, couverture, bande de mouvement, précision géométrique et modèle de déploiement.
Comment démarrer une étude de faisabilité ?
Définissez la décision que la mesure doit soutenir, puis partagez la géométrie et le matériau de la cible, la distance, la précision, la bande de mouvement, le nombre de points, l’environnement et le résultat souhaité. Ajoutez le capteur de référence et le critère d’acceptation. Ommatidia peut alors recommander une voie Q-Series et, si nécessaire, une mesure de faisabilité représentative.
