Q2 生物医学测振：TUM 全场测量

面向生物医学运动研究的 Q2 Laser RADAR

德国慕尼黑 | 2025 年 5 月 13 日 — Ommatidia 在慕尼黑工业大学（TUM）测量了全场表面运动，利用 Q2 Laser RADAR 将振动时间序列与空间响应图关联起来。

应 Daniel Rixen 教授邀请，Eduardo Margallo 和 Óscar Enríquez 与 Johannes Maierhofer 博士及应用力学研究团队共同开展了生物医学测量装置的研究。

从表面运动到空间振动图

Q2 可同时测量距离和速度，无需在目标上粘贴传感器。研究人员可以结合时间与频率响应，获取振动的空间分布。

了解 Q2 Laser RADAR 的并行测量流程。

TUM 试验装置：明胶腹部体模

试验使用明胶腹部体模构建类似组织的表面。模拟血压波形产生机械振动，Q2 测量由此形成的表面速度场。

表面涂层处理前后的体模与光学强度

测量结果：

• 体模测量装置在 15 分钟内完成设置

• 测得 4.5、8.5、12.5、19.6 和 74.5 Hz 的频率峰值

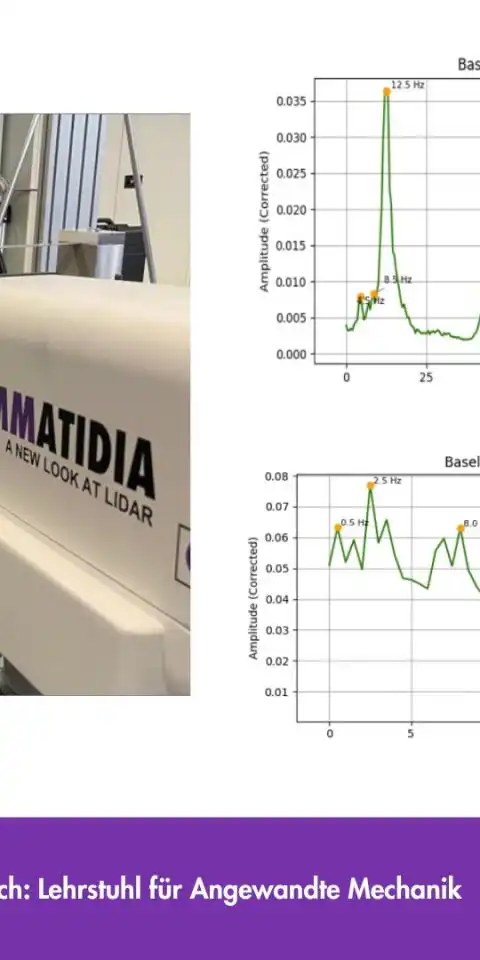

• 速度时间序列与 FFT 图将频谱响应关联到空间位置

• 体模表面涂层提高了记录的光学强度

测量将频率峰值与全场表面响应关联起来，为后续实验提供了量化数据。

测量频段的空间振动图

Ommatidia 的手臂运动测量

Ommatidia 的后续测量在未粘贴传感器的情况下采集了人体手臂的表面运动。

采集包括：

• 沿手臂进行的两秒步进扫描

• 用于连续频谱数据的 30 秒线测量

扫描提供了表面速度波形与空间频谱数据，用于研究手臂运动。

30 秒线测量

面向生物医学测量研究的实用工具

围绕目标运动、空间覆盖范围和所需输出设计研究。

• 高效设置：文中体模测量装置在 15 分钟内完成搭建

• 非接触采集：无需在被测表面粘贴传感器

• 频率分析：结合速度时间序列与频谱图

• 紧凑设计：三脚架安装，便于切换测量位置

• 分析就绪的输出：速度波形与空间响应图

欢迎向我们的团队介绍目标运动与测量需求，讨论 Q2 研究流程。

了解 Q2 Laser RADAR

设计可重复的测量研究

用于非接触测振的 Ommatidia Q2 Laser RADAR

利用全场测量关联试验几何与动态响应，构建可重复的研究数据集。

• 全场表面速度测量

• 采用受控激励的重复测量

• 振动频率特征的空间比较

• 时间同步的运动数据集

讨论您的生物医学测量研究

生物医学研究人员和工程师可与 Ommatidia 合作，选择测量目标、设置采集参数并开展数据分析。
