La mejor medición de vibraciones sin contacto para puentes
Métodos de medición de puentes a evaluar antes de decidir
Acelerómetros
Útiles cuando su equipo acepta la instalación por contacto y desea canales dinámicos probados basados en puntos en ubicaciones accesibles. Resultan menos atractivos cuando la carga de masa, el esfuerzo de cableado o la amplia cobertura espacial se convierten en una limitación.
Geófonos
Una opción práctica para el movimiento de baja frecuencia y algunos trabajos de vibración de campo, especialmente cuando el objetivo es una detección puntual robusta en lugar de un detalle espacial denso o una amplia cobertura sin contacto.
LVDT
Ideales para referencias de desplazamiento localizadas en puntos conocidos donde una configuración fija es aceptable. No son una solución amplia para una cobertura estructural extensa o un redespliegue rápido en muchas posiciones.
Extensómetros
Eficaces cuando la cuestión es la deformación local en zonas críticas, juntas o detalles conocidos. No sustituyen al mapeo de vibraciones más amplio ni a la visibilidad de la respuesta en áreas extensas de la estructura.
Fibras ópticas
Valiosas para la monitorización de la deformación distribuida en activos instrumentados y programas de mayor duración. Suelen tener sentido cuando el esfuerzo de instalación se justifica por la persistencia, no cuando la prioridad es una configuración y un redespliegue rápidos.
Georradar
Relevante para el estado del tablero, las características del subsuelo y cuestiones de materiales internos. Es complementario, más que un sustituto, de la medición de vibraciones o deflexiones de puentes. Para flujos de trabajo de dinámica a distancia, continúe con Monitorización estructural de puentes.

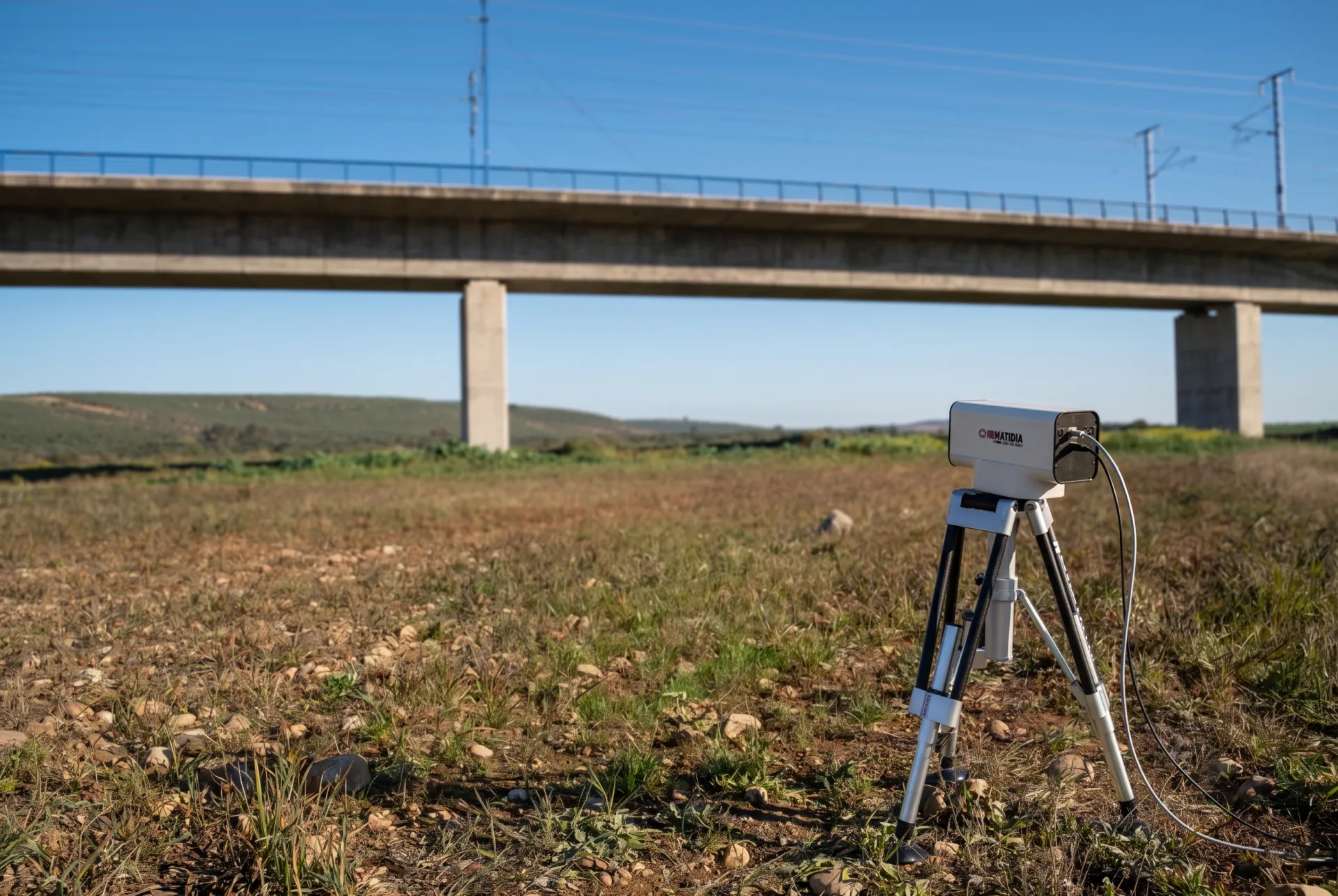

Laser RADAR multihaz
Diferencial cuando el equipo del puente necesita un despliegue a distancia, una cobertura espacial más amplia y un camino más directo hacia la revisión de vibración más deflexión. Consulte Monitorización estructural de puentes y Resúmenes de aplicaciones.
Comparación de técnicas de un vistazo
- 4 Strong fit
- 3 Good fit
- 2 Conditional fit
- 1 Weak fit
| Technique | Deployment speed | Stand-off access | Spatial coverage | Local detail at known points | Long-term monitoring fit | Combined vibration + deflection insight |
|---|---|---|---|---|---|---|
| Accelerometers | 2 | 1 | 1 | 4 | 3 | 1 |
| Geophones | 3 | 1 | 1 | 2 | 3 | 1 |
| LVDTs | 2 | 1 | 1 | 4 | 3 | 2 |
| Strain gauges | 2 | 1 | 1 | 4 | 4 | 1 |
| Optical fibers | 1 | 1 | 2 | 3 | 4 | 1 |
| Interferometric radar | 3 | 4 | 2 | 2 | 4 | 3 |
| Multi-beam Laser RADAR | 4 | 4 | 4 | 3 | 3 | 4 |
Una guía práctica de selección para puentes
Puente en servicio, interrupción limitada
Cuando los cierres de carriles, los equipos de acceso o las ventanas de montaje prolongadas son difíciles de justificar, los métodos a distancia resultan mucho más convincentes que las campañas con gran carga de contacto.
Punto conocido, métrica conocida
Si la cuestión es un punto de desplazamiento, un punto crítico de deformación o una medición de referencia estrecha, los LVDT, los extensómetros o los acelerómetros pueden seguir siendo la solución más sencilla.
Observación estructural a largo plazo
Para programas persistentes, la instrumentación fija, como las fibras ópticas, los sensores de deformación o las instalaciones remotas permanentes, suele superar a las herramientas de campaña corta.
Necesidad de información espacial sobre vibraciones o deflexiones
Cuando la cuestión de ingeniería implica formas modales, respuesta distribuida o comportamiento en una mayor parte de la estructura, una cobertura óptica a distancia más amplia resulta mucho más valiosa.
Qué hace diferente al Laser RADAR multihaz de Ommatidia
Menos cableado y menos transductores montados
Los equipos de puentes pueden revisar la respuesta estructural sin convertir el trabajo en un denso ejercicio de instalación de sensores.
Mejor ajuste para trabajos a distancia y de difícil acceso
Útil desde posiciones bajo el puente, ubicaciones fuera de la estructura u otras configuraciones de campo donde el acceso por contacto es costoso, lento o disruptivo.
Más cobertura estructural desde un solo despliegue
El valor aumenta cuando el trabajo requiere más que un puñado de canales aislados y el equipo desea revisar cómo responden juntas las diferentes regiones.
Vibración y deflexión en un solo flujo de trabajo de puentes
Esa combinación es útil para los equipos que vinculan la respuesta dinámica, el comportamiento del desplazamiento y la revisión de ingeniería en lugar de ejecutar configuraciones de campo separadas.
Mejor camino hacia la interpretación modal y la revisión de modelos
El flujo de trabajo está diseñado para equipos que necesitan datos que puedan alimentar el diagnóstico estructural, la correlación con FEM o una comprensión más amplia del activo.
Utilizado en puentes reales, viaductos y activos civiles en servicio
Viaducto de La Marota
Despliegue de monitorización de la salud estructural con Q1S con comparación frente a datos de acelerómetros y concordancia en los resultados de frecuencia modal y deflexión. Leer sobre el activo de La Marota.
Pasarela de Santa Eugenia
Evaluación de pasarela en servicio completada en unos 30 minutos sin interrupción del tráfico, proporcionando salidas de velocidad, desplazamiento y frecuencia.
Deflexión del puente de Tres Cantos
Despliegue bajo el puente con carga viva midiendo una deflexión del puente de alrededor de 0,3 mm durante el paso de un camión. Leer sobre el activo de Tres Cantos.
¿Debería empezar con Q1, Q1S o Q2?
Empiece con Q1 para campañas de campo portátiles
Utilice Q1 cuando la necesidad inmediata sea la dinámica de puentes, el despliegue a distancia, la revisión remota de vibraciones o el trabajo de campaña corta en diferentes estructuras.
Empiece con Q1S para monitorización de instalación fija
Utilice Q1S cuando el programa se centre en la observación de desplazamientos o vibraciones a más largo plazo en puentes e infraestructuras civiles.
Considere Q2 cuando la facilidad de uso sea lo más importante
Utilice Q2 cuando el equipo desee un flujo de trabajo de medición densa más accesible, una adopción más sencilla por parte del operador o un detalle dinámico más rico en componentes de puentes de corto alcance y configuraciones de prueba.
Preguntas que los equipos de puentes suelen hacer primero
Sí. Siguen siendo útiles cuando el trabajo es puntual, el acceso es sencillo y el equipo acepta el montaje y el cableado. Resultan menos atractivos cuando la configuración por contacto empieza a dominar el esfuerzo de campo.
Normalmente, cuando el acceso a distancia, la reducción de la carga de instrumentación, una cobertura estructural más amplia o la revisión combinada de vibraciones y deflexiones importan más que mantener una configuración de medición con gran carga de contacto.
Trátelos como métodos eficaces para programas de deformación persistentes o mediciones de referencia localizadas. No son la mejor opción cuando el objetivo es comprender la dinámica más amplia del puente con menos configuración en una mayor parte de la estructura.
El radar interferométrico puede ser relevante para el trabajo de vibración o desplazamiento de puentes a distancia en activos civiles de mayor tamaño cuando la geometría de la línea de visión es viable. No es un método de inspección del subsuelo. La verdadera comparación radica en las limitaciones de despliegue, la cobertura espacial y el tipo de respuesta estructural que necesite resolver.
Sí. El posicionamiento es óptimo para equipos que necesitan mediciones de campo que puedan respaldar el diagnóstico estructural, la interpretación modal, la correlación con FEM y decisiones más amplias sobre los activos.
